ELKO - svah (roh 90°)

Účelný a tvorivý prvok

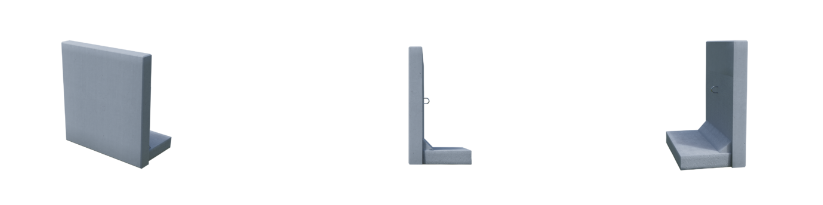

Betónový uholník Elko^® je praktickým a rýchlym riešením pre spevnenie svahu, ako spoľahlivý oporný múr pre vytvorenie násypov a terás v rôznych terénnych podmienkach.

Uholníky Elko^® sú cenovo výhodné a dizajnovo atraktívne. Pritom ale nevylučujú funkčné aspekty a požiadavky na konštrukčnú rôznorodosť. V akýchkoľvek lokálnych podmienkach vo vzťahu k výške, zaťaženiu a miestnym pomerom ponúkame vždy najvýhodnejšie riešenie.

Popri funkčnom aspekte dôležitú úlohu pri verejných aj privátnych dielach zohráva čas. Dômyselné odstupňovanie uholníkov Elko^® umožňuje vytvoriť opornú stenu v rôznych výškových podmienkach vo veľmi krátkom čase. Sedem rôznych konštrukčných výškových prvkov dávajú v projekčnej fáze dostatok voľnosti na použitie v krajinotvorbe, pri projektovaní záhradných úprav, vjazdov do garáží a vyrovnávaní terénnych rozdielov.

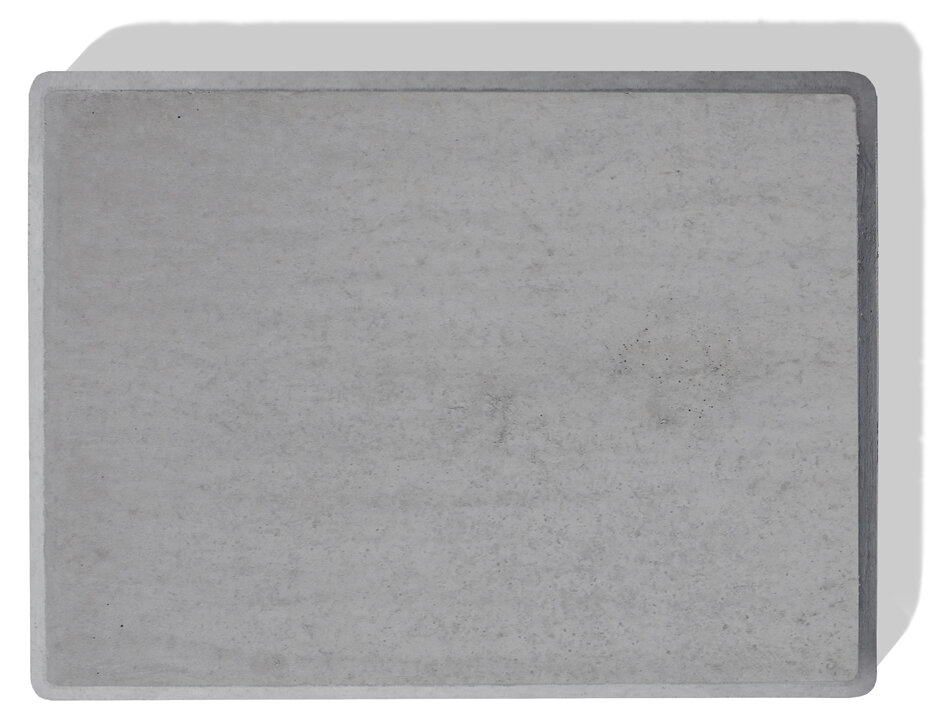

Pohľadový betón

Rýchle a dizajnovo atraktívne riešenie pre spevnenie svahu

rýchla realizácia
nízka cena
účelné a dizajnovo atraktívne
použitie pri rôznych terénnych podmienkach
široké využitie v súkromných aj verejných dielach

pre zaťažovacie stavy 1, 2, 3, 3A, 4, 5, 5B, 6
rôzne konštrukčné výšky
hrúbka steny 12 cm
päta na viditeľnej strane (strana päty je hladká) do výšky 205 cm
vnútorné rohy / tupouhlé vonkajšie rohy
závitové oká s transportnými slučkami
individuálne lícujúce a špeciálne diely
výstuž spojov

zaťažovací stav 1, šírka 50 cm

výška [cm]	55	80	105	130	155
šírka [cm]	50	50	50	50	50
dĺžka päty [cm]	30	50	60	70	85
hrúbka steny [cm]	12	12	12	12	12
hmotnosť kusu [kg]	100	168	215	265	325
hmotnosť palety [kg]	825	1370	1745	2145	1325
množstvo na palete [ks]	8	8	8	8	8

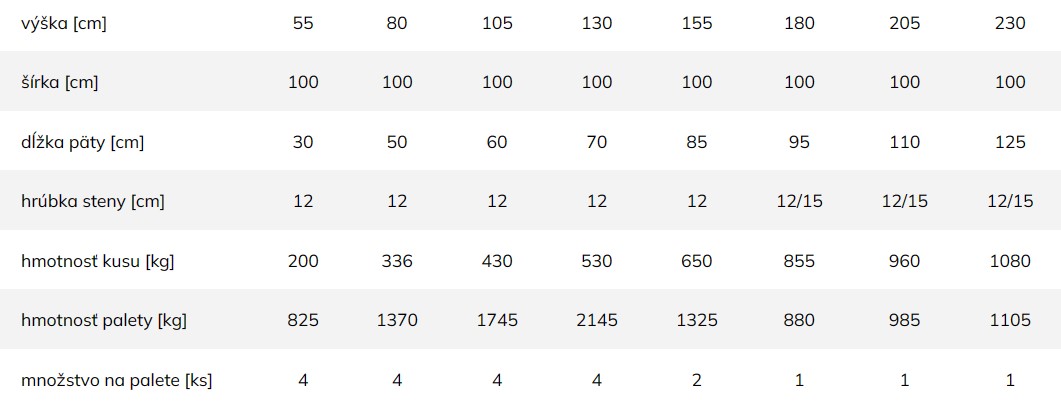

zaťažovací stav 1, šírka 100 cm

výška [cm]	55	80	105	130	155	180	205
šírka [cm]	100	100	100	100	100	100	100
dĺžka päty [cm]	30	50	60	70	85	95	110
hrúbka steny [cm]	12	12	12	12	12	12	12
hmotnosť kusu [kg]	200	336	430	530	650	855	960
hmotnosť palety [kg]	825	1370	1745	2145	1325	1732	1945
množstvo na palete [ks]	4	4	4	4	2	2	2

zaťažovací stav 1, roh 90° jednodielny

výška [cm]	55	80	105	130	155
šírka [cm]	50	50	50	50	50
dĺžka päty [cm]	30	50	50	50	50
hrúbka steny [cm]	12	12	12	12	12
hmotnosť kusu [kg]	145	215	280	345	410
hmotnosť palety [kg]	605	885	11450	1405	1665
množstvo na palete [ks]	4	4	4	4	4
